洁净工程洁净厂房配电方式

作者:小编 时间:2022-06-16 点击:

信息摘要:

洁净工程洁净厂房上部配线,洁净度等级在ISO8级(10万级)及以下等级的厂房,往往没有上下技术夹层,有的设有吊顶,此类厂房一般面积较大,可以建成单层或多层建筑,厂房内低压配电方式经常采用如下两种方式。车间配电采用电缆装配电箱,配电箱至用电设备的配电方式;车间配电采用封闭式母线槽+插接箱,由插接箱至生产设备的电控箱。母线槽在生产线上方贯通布置。后一种配电方式在对洁净度要求不高的现代化的电子,通信,电

洁净工程洁净厂房上部配线,洁净度等级在ISO8级(10万级)及以下等级的厂房,往往没有上下技术夹层,有的设有吊顶,此类厂房一般面积较大,可以建成单层或多层建筑,厂房内低压配电方式经常采用如下两种方式。

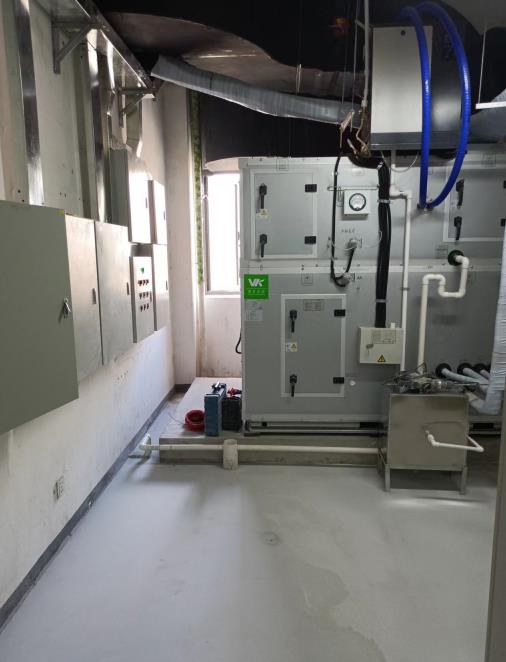

洁净工程洁净厂房配电方式(图1)

洁净车间配电采用电缆装配电箱,配电箱至用电设备的配电方式;车间配电采用封闭式母线槽+插接箱,由插接箱至生产设备的电控箱。母线槽在生产线上方贯通布置。

后一种配电方式在对洁净度要求不高的现代化的电子,通信,电工器件及其整机厂房中被广泛采用,它给那些生产产品多变,生产流水线革新,生产设备移位,增减带来极大方便。即不需要对车间配电设备,干线作改造,只要将母线插接箱移位或利用备用插接箱引出电源线缆即可。此类厂房上部空调管道和其他管线很多,需要各专业人员认真协调,合理布置,才能达到满意的效果。

洁净室上夹层配线,此类厂房的洁净室上部设有技术夹层或洁净室上部设有吊顶。吊顶又分硬吊顶和软吊顶两类,而硬吊顶又可分为钢筋混凝土夹层和金属壁板等结构形式。近年来建成的高洁净厂房普遍采用金属壁板型吊顶,因其施工组装方便,施工期短而受到业主的赏识。

在洁净厂房上夹层配线方式与上述所述的没有多大差异,要强调的是电线,电缆管线穿过吊顶处必须进行密封处理,防止吊顶内灰尘和细菌等进入洁净室,并维持洁净室的正负压。

吊顶内敷设有空调通风管道,气体动力,给水管道,电气和通信强弱电管线及桥架,母线等,有些厂房管道纵横交错,十分复杂,设计时需进行综合规划,定制交通规则,画出管道综合剖面图,使各种管道布置井然有序,方便施工维修,当然绘制三维立体图更为直观,不同颜色代表各种不同的管线,绘在一张图上进行管道综合是避免管道打架的很好办法。

在通常情况下,强电电缆桥架要壁让空调风管,其他管线要避让封闭式母线。

洁净室吊顶上的夹层较高时如1.8-2m及以上,吊顶内须设照明和维修插座,按规范定还须设置火灾报警探测器等。

洁净室下夹层配线,洁净度要求严格的洁净厂房,洁净室的上下部设置技术夹层,此时下部技术夹层可用作回风静压室。有的工程在洁净室贴邻的下方还没有化学品,纯水,气体动力管道的输送层,根据工程设计需要,电气管线,电缆桥架和封闭式母线可以敷设在回风静压室内,低压配电方式与前述两种方式没有多大差异,只是回风静压是净化系统的组成部分,敷设在静压室内的管线,电缆,母线安装敷设前要事先进行清洁处理,并便于日常清洁。

下夹层电气配线方式送电至洁净室的用电设备,具有输送距离短,洁净室内电气管线少或没有明敷管线,对提高洁净度有益。

港湾式洁净室电气配线方式,港湾式洁净室布置中,洁净区和操作区是完全隔离的。洁净区为工艺生产区域,操作区为设置辅助设施,如真空泵,输液泵,动力配电箱等,敷设公用管道及供维修人员工作的区域,电气管线,电缆桥架,封闭式母线和动力配电箱设在操作区内,从操作区引电源线和控制线至洁净室的用电设备,解决了维修人员不进入洁净室,公用管道不敷在洁净室内的问题,同时避免了管线暗埋在墙内和地坪内的麻烦。北京华旭洁净净化科技承接各种洁净工程一站式服务。
